2014-10-22 拓墣产业研究院

探究手机面板不同画素密度之最佳制造技术

焦点报告显示面板

意见反映字体大小小中大

摘要

随著智慧型手机高解析度、轻薄、窄边框及可挠折时代的来临，a-Si技术电子迁移率较低，不能有效的降低萤幕功耗，也无法满足轻薄和窄边框的需求，面板厂不得不著力研发LTPS和Oxide技术来制造高解析度面板。目前主流的手机面板尺寸有1.5～6吋，制造技术以a-Si、LTPS和Oxide技术为主，但根据解析度和尺寸的不同，采用不同的制造技术。画素密度在300ppi以下面板主要采用a-Si技术，300～350ppi TFT-LCD面板已经采用Oxide制程，而300ppi以上面板绝大多数采用LTPS技术。而在1.3～1.6吋之间，画素密度240～350ppi的Smart Watch面板因为有轻薄和省电的需求，因此需要采用LTPS背板技术的AMOLED面板。

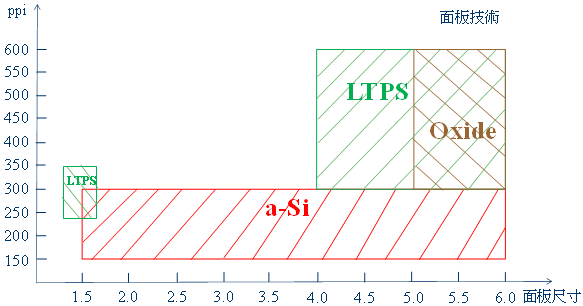

1.3～6吋面板解析度和面板技术示意图

Source：拓墣产业研究所整理，2014/10
